Tunnelabdichtung Typ lll (Norwegisches Handbuch N500) für konventionelle Tunnel

Die weltweit längsten Strassentunnel befinden sich in Norwegen. Um den extremen Wetter- und Gebirgsbedingungen Rechnung zu tragen, wurde eine eigene Richtlinie entwickelt, die die Tunnelabdichtung in Norwegen vorschreibt.

Für Tunnel im Sickerwasserbereich empfielt die Norwegische Strassenbehörde den Abdichtungstyp III. Hierzu wird eine gewebeverstärkte Kunststoffdichtungsbahn (KDB) in 1,5mm Dicke verwendet.

arrow_downward

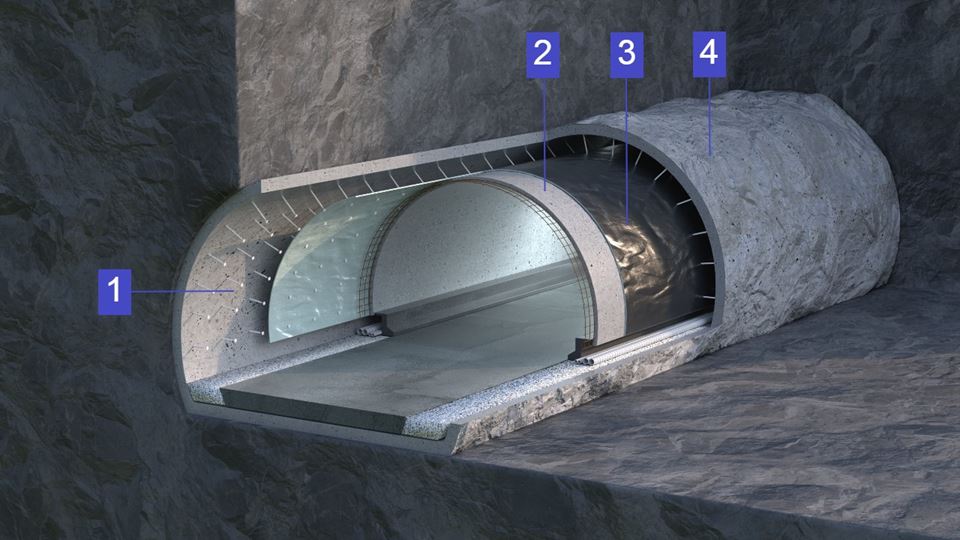

Das System besteht aus der KDB, die auf einem Ankernetz montiert ist und einen rückwärtigen Abstand von etwa 50cm zur Ausbruchoberfläche bzw. Spritzbeton hat. Innenseitig wird die KDB entweder mit Fertigteilelementen verbaut oder ebenfalls mit Spritzbeton beaufschlagt.

Für die Ausführung mit Spritzbeton empfielt Protan eine KDB mit innenseitigem Vlies zu verwenden. Das minimiert den Rückprall und führt damit zu einer wesentlichen Kosteneinsparung beim Spritzbeton.

Systemkomponenten:
