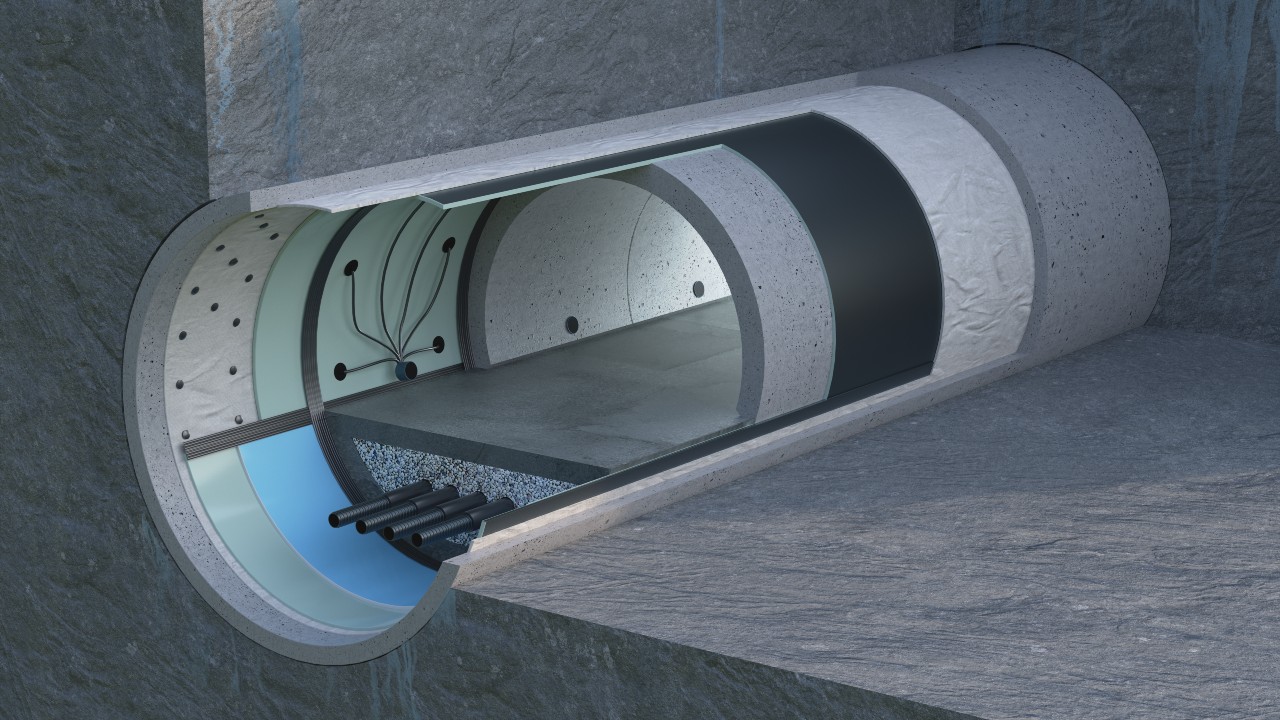

Einlagige / doppellagige Rundumabdichtung für konventionelle Tunnel

Druckwasserbedingungen erfordern eine Rundumabdichtung aus 3mm dicker PVC oder TPO/FPO Kunststoffdichtungsbahn. Aussenliegende Blockfugenbänder begrenzen mögliche Leckagen auf jeweils einen Block. Je nach hydrostatischem Wasserdruck und chemischem Betonangriff wird dieses System auf eine doppellagige Abdichtung mit Prüf- und Injektionssystem erweitert. Hierbei wird eine bis zu 4mm starke KDB als erste Lage eingebaut auf die dann eine 2mm KDB verlegt wird. Die Dichtheit kann anschließend mittels Vakuum geprüft und dokumentiert werden.

Anwendungen:

Strassentunnel
Bahntunnel
Schächte
Druckstollen

arrow_downward

System Komponenten:

Protan Disc (Rondellen)
Protan Protect (Schutzbahn)
Protan Waterbar (Fugenband)
Protan Inject (Injektionsschlauch)
Ortbeton
Protan InfraPlan Kunststoffdichtungsbahn (KDB)
Protan Geo (Geotextil)
Spritzbeton

Empfohlene Dichtungsbahnen InfraPlan P31+ oder P32+ für einlagige Abdichtung; InfraPlan P31+ oder P32+ als erste Lage und InfraPlan P21+ oder P22+ als zweite Lage bei doppellagiger Abdichtung.
