Regenschirmabdichtung für konventionelle Tunnel
Infraplan Umbrella Drainage System

Regenschirmabdichtung für konventionelle Tunnel

Tunnel die vollständig im Sickerwasserbereich liegen, werden drainiert und mittels einer Regenschirmabdichtung dauerhaft vor Wasserzutritten geschützt. Für diese hauptsächlich zur Anwendung kommende Abdichtungsweise wird eine 2mm starke PVC oder TPO/FPO Kunststoffdichtungsbahn einlagig eingebaut und an eine beidseitige längslaufende Drainage angeschlossen. Ist das Sickerwasser stark angreifend, muss hier auf eine Rundumabdichtung gewechselt werden.

Anwendungen:

  • Strassentunnel
  • Bahntunnel
arrow_downward

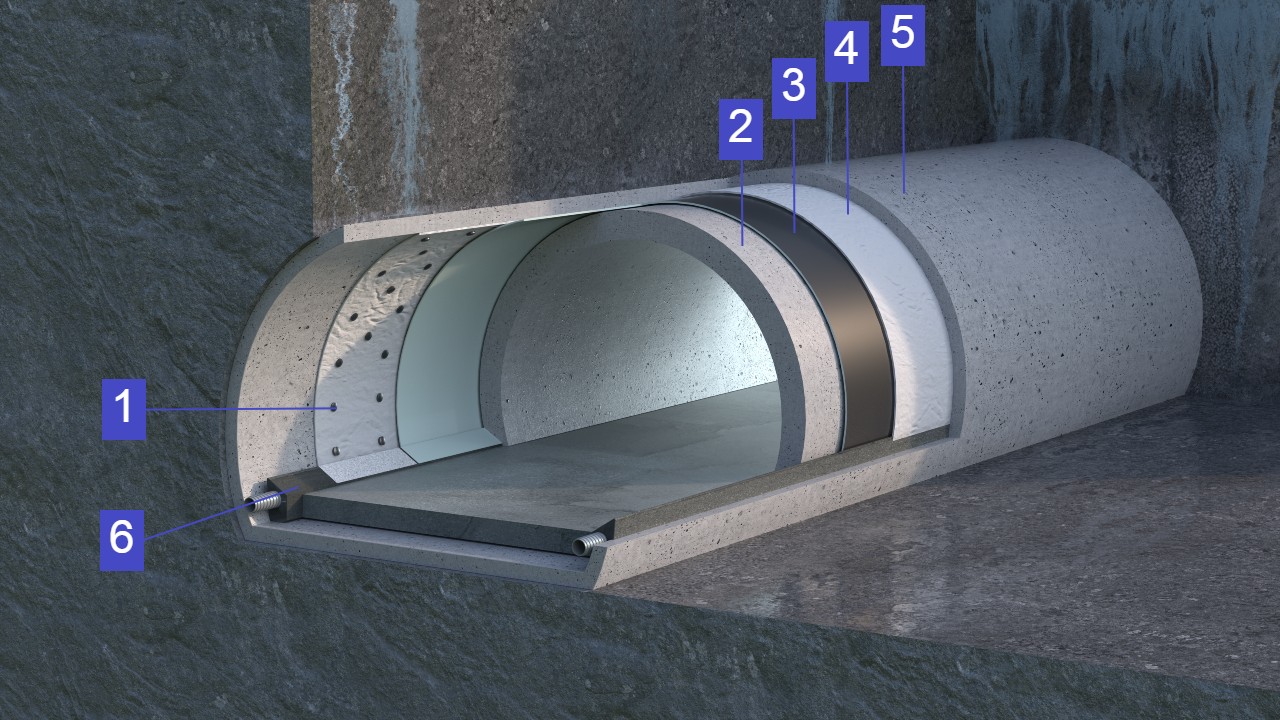

System Komponenten:

  1. Protan Disc (Rondellen)

  2. Ortbeton

  3. Protan InfraPlan Kunststoffdichtungsbahn (KDB)

  4. Protan Geo (Geotextil)

  5. Spritzbeton

  6. Protan Drain (Drainage Profil)

    Empfohlene Dichtungsbahnen InfraPlan P20, P21+, P22 oder P22+.

Protan InfraPlan P20
Protan InfraPlan P20
Protan InfraPlan P20 ist eine 2mm dick homogene und flexible Kunststoffdichtungsbahn aus PVC-P, mit einer hellen Signalschicht
Protan InfraPlan P22
Protan InfraPlan P22
Protan InfraPlan P22 ist eine 2,2mm dicke homogene und flexible Kunststoffdichtungsbahn aus PVC-P, mit einer hellen Signalschicht
Protan InfraPlan P22+
Protan InfraPlan P22+
Protan InfraPlan P22+ is a 2,2mm thick homogeneous, flexible waterproofing membrane made of plasticized PVC.
